PPD-9000
1.名称及机型指标介绍
产品名称及型号：容积计量式点胶机-------PPD-9000 型
制造商：深圳威尼逊自动化科技有限公司
产品图片PPD-9000
工作条件
● 工作温度：15-30℃
● 相对湿度：≤70%
● 电 源：AC :220±5V
技术性能及指标:
● 三轴联动装置运动空间（X·Y·Z）：300 mm×250 mm×50
● 三轴联动装置最大位移速度： 400 mm/s
● 点胶装置的点胶位移误差：小于0.05 mm
● 控制方式：伺服控制
● 供电电源：交流50 Hz 、220 V
● 电源耗电：不大于1.5 kVA
● 重量：约500 kg
特性与优势：
●进口伺服系统，稳定性好，重复精度高，可24小时不间断作业；
● CCD影像放大显示，电子式十字标靶对位编程，保证点胶位置精度；
●配备高精度定量供胶装置，保证每次出胶的精度，无滴漏；
●设置参数记忆功能，设定方便，容易操作；
●通过高精度的3元自动定位，实现了准确的位置控制。
●产 能：大功率 HI-POWER、SMD5050可以达到单头7K/H,双头14K/H;
SMD3528可以达到单头12K/H,双头24K/H
2.设备硬件部分主要配置

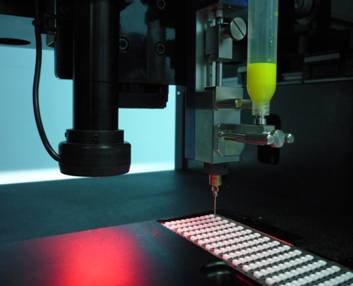

2.1容积计量式点胶头
PPD-9000容积计量式点胶头
阀所需气压
● 电磁控制气压阀:最高8KPA,最低6KPA
● 胶体压力:0.001-0.3KPA
2.2 伺服控制器及电机
2.3 运动控制卡
对采集来的信号进行数据处理,并将处理结果传输给计算机
2.4 滚珠丝杠，直线导轨
确保X、Y轴运动控制精度
2.5 高精密摄像头
新型数字视觉系统，实现高速基准点捕获
2.6 工作平台
精密大理石平台，保证运动控制的平稳

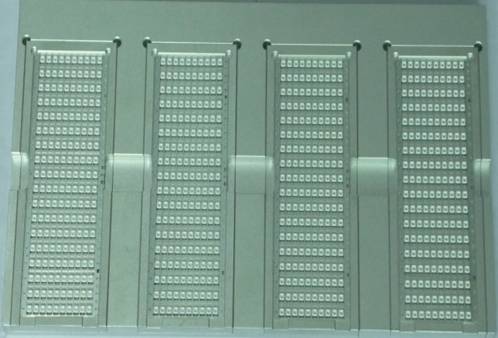

2.7 工装夹具
多功能夹具.jpg)
2.8工控机
2.9液晶显示器
3. 设备软件配置:
软件功能：
l 软件可进行机器视觉定位
l 控制二轴运动控制
l 控制点胶阀的频率，
l 实现飞行中喷射点胶
4. 其他主要配件
高压连接线
照明灯管
USB线（接摄像头）
指示灯
散热风扇
风扇防护板
接口板
电源板
变压器
总电源开关
接近开关稳压
电源
信号处理板
接线排
设备外壳
5. 设备随机提供必要的技术资料包括:
使用说明书（含操作规程和简易的设备故障处理）
零部件清单
设备出厂检验报告
6. 产品保修及售后服务
l 对客户方操作人员进行培训。
l 安装、调试、验收、培训及技术服务均为免费在用户方现场对操作人员进行培训。
l 正常使用，经本公司售后服务部技术人员确认属工艺或材质缺陷引起的故障，且未经拆修，自验收合格之日起保修1年,
l 产品终身维修。客户必须有填写详细、真实的有效购买凭证，发票和保修卡等
l 免费提供软件升级；
提供最有效的技术服务，在接到用户故障信息后，4小时内响应，如有上门需要，48个小时内派人上门维修和排除故障。 |
